Case de Sucesso
Modernização da automação da linha de pintura

Desafio

A CNH Industrial iniciou um projeto de modernização da linha de pintura de sua unidade em Contagem (MG), com foco nos transportadores de corrente Power & Free, buscando aumentar a confiabilidade, a segurança e a eficiência operacional do sistema de automação.

O desafio consistia em atualizar a arquitetura de controle da linha por meio da implantação de uma nova plataforma de automação Siemens, integrando os novos painéis ao sistema supervisório existente e garantindo uma migração segura, sem comprometer a continuidade operacional do processo. Além da substituição tecnológica, o projeto deveria contemplar o desenvolvimento de novas interfaces de operação, integração em rede industrial e suporte durante a entrada em operação.

Solução

A Simatec desenvolveu uma solução completa de engenharia para a modernização da automação da linha de pintura, contemplando todas as etapas do projeto, desde o levantamento técnico em campo até a operação assistida após a partida do sistema.

O projeto iniciou-se com o levantamento das informações da instalação existente e elaboração do projeto elétrico dos novos painéis de automação. Em seguida, foi desenvolvido o aplicativo de controle utilizando o Siemens TIA Portal, incluindo a programação do PLC, parametrização das malhas de controle, configuração dos drivers de comunicação e integração de toda a arquitetura na rede PROFINET.

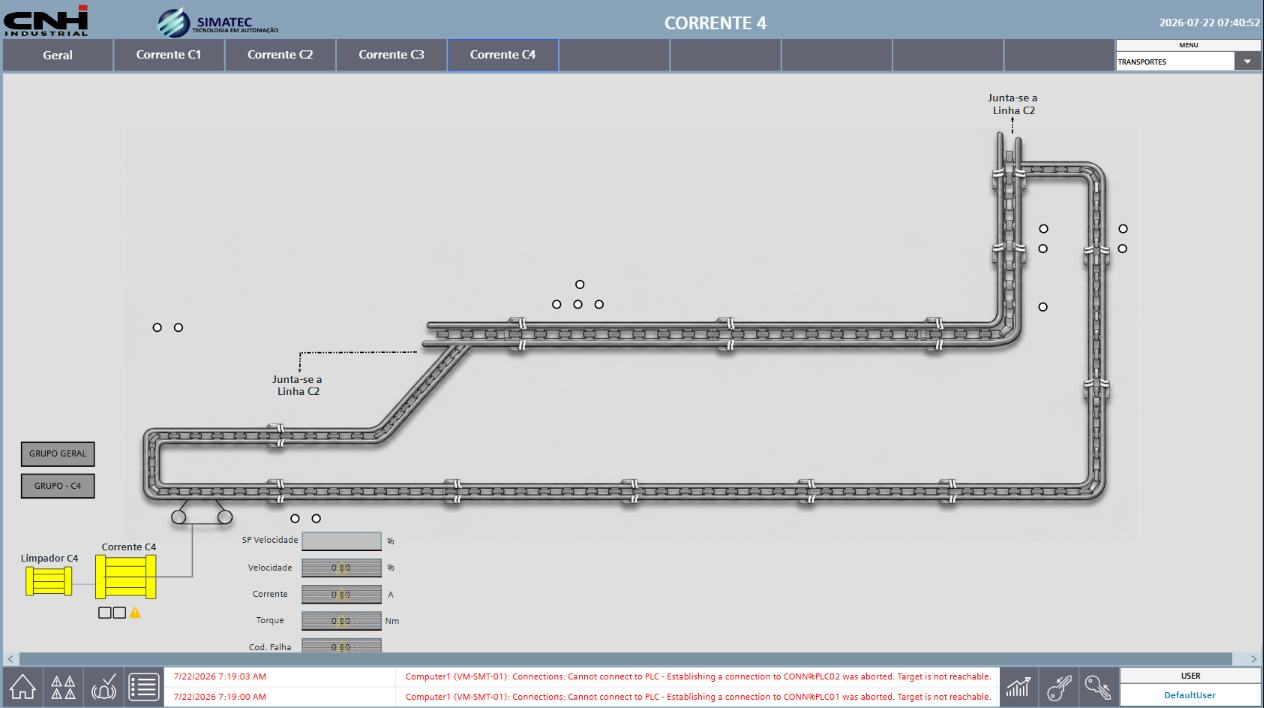

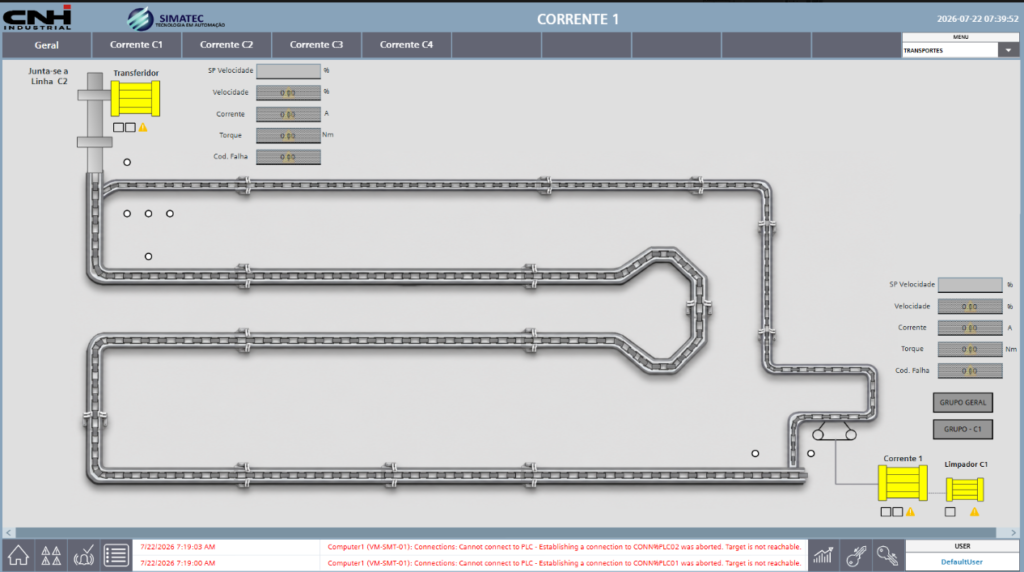

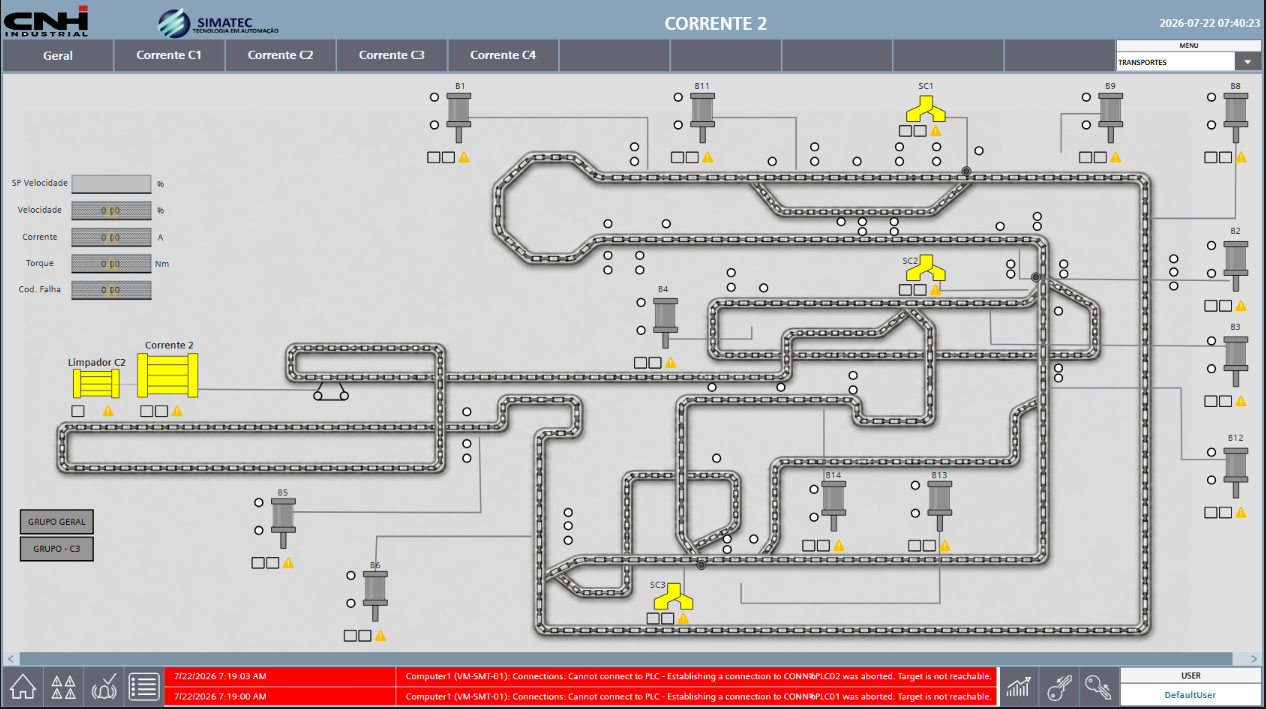

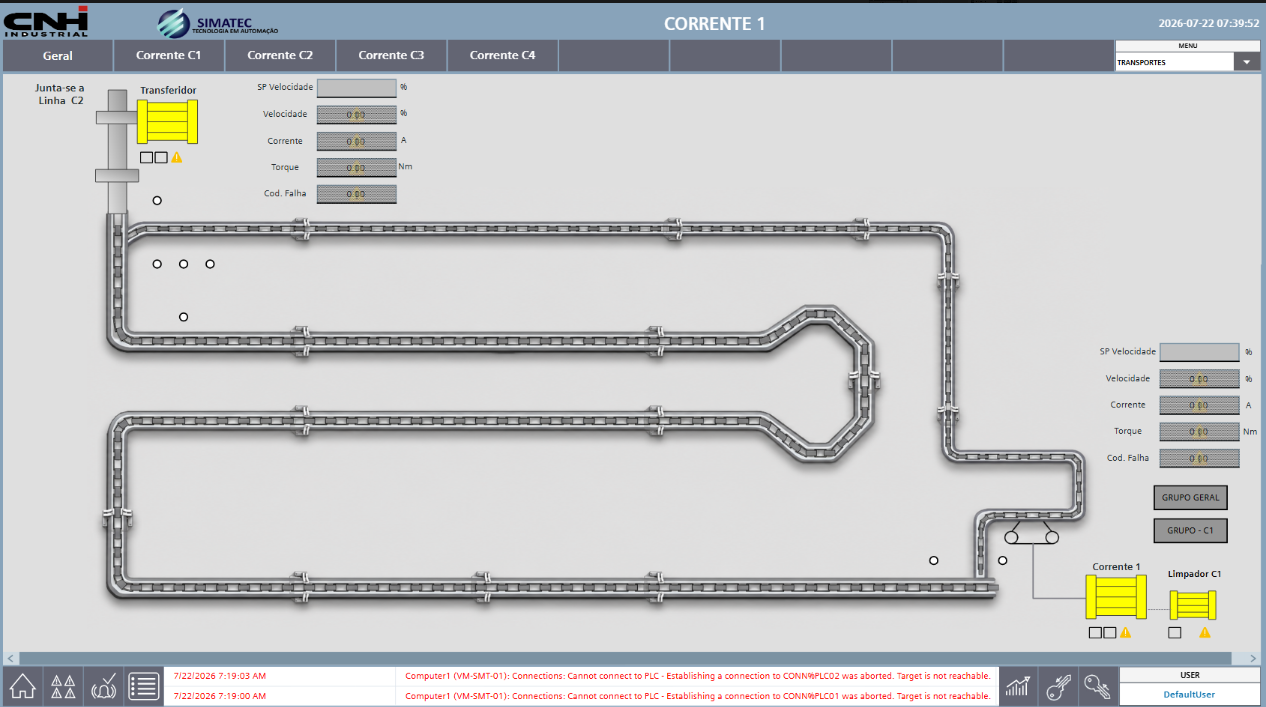

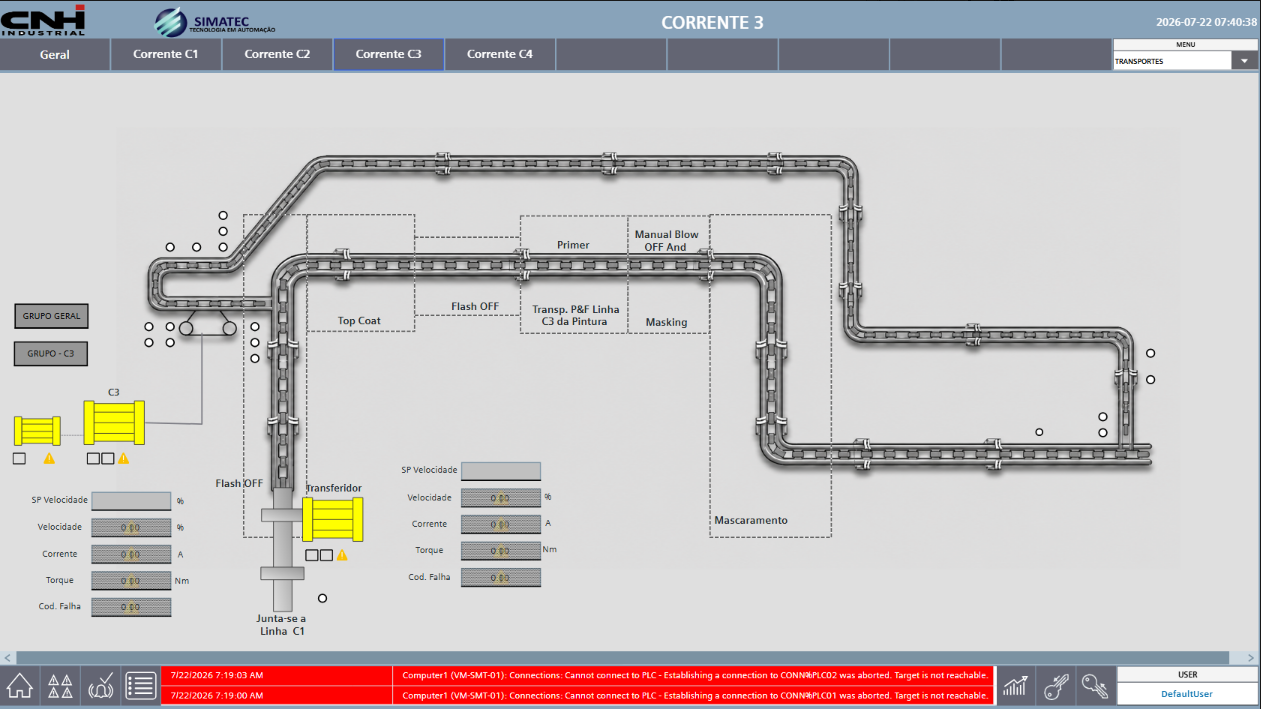

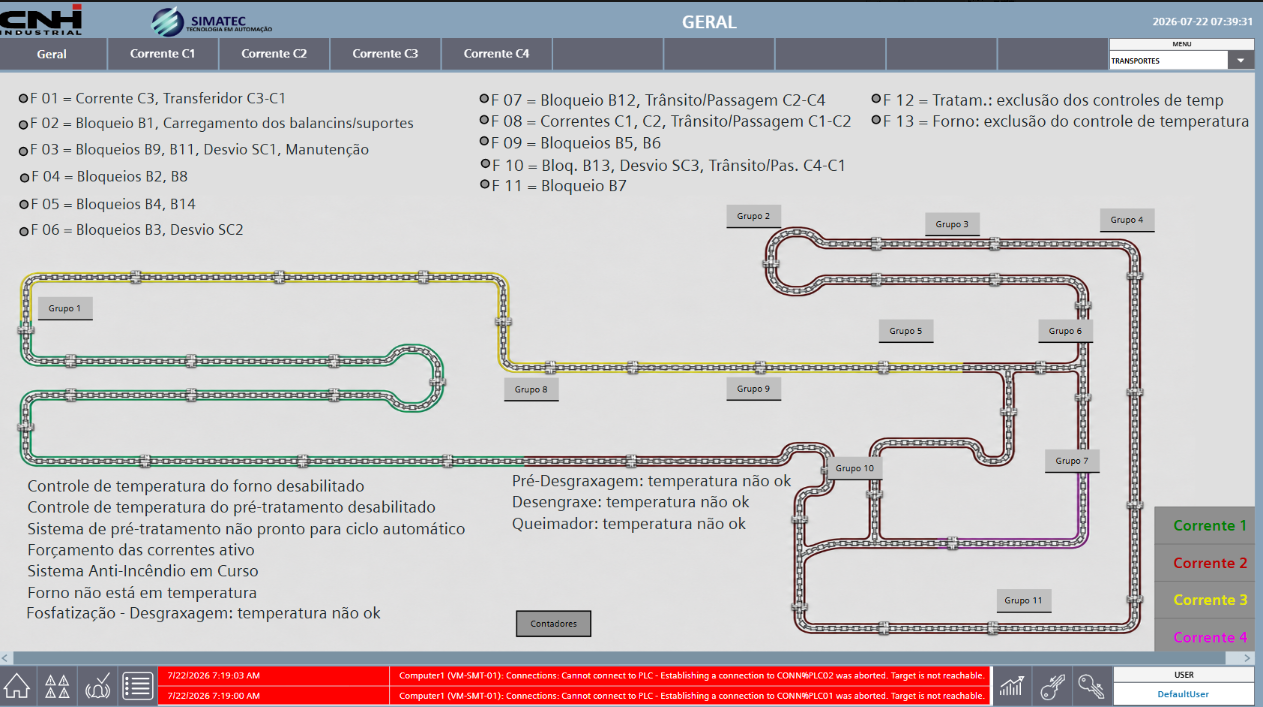

Também foram desenvolvidas novas telas de operação para a Unified Comfort Panel MTP1900, oferecendo uma interface moderna para operação, configuração dos equipamentos, gerenciamento de alarmes, registro de eventos e monitoramento das variáveis do processo.

Como parte da solução, a Simatec realizou ainda as modificações necessárias no software supervisório existente para permitir a integração dos novos painéis de automação, garantindo a comunicação entre todos os sistemas da linha.

Após o desenvolvimento da solução, foram executados os testes de plataforma, o comissionamento em campo e a operação assistida, permitindo validar o funcionamento da aplicação, realizar ajustes finos e assegurar uma transição segura para a nova plataforma de automação.

Tecnologias Utilizadas

Plataforma de automação Siemens;
SIMATIC S7-1500 CPU 1516-3 PN/DP;
Unified Comfort Panel MTP1900;
TIA Portal;
Switch industrial SCALANCE XC224;
Fontes industriais SITOP PSU8200;
Rede industrial PROFINET;
Desenvolvimento de software para PLC e IHM;
Integração com sistema supervisório existente;
Projeto elétrico dos painéis de automação.

Resultados

O projeto proporcionou a modernização da automação da linha de pintura da CNH Industrial, substituindo a plataforma existente por uma arquitetura Siemens atual, mais robusta e preparada para atender às demandas operacionais da planta.

A integração em rede PROFINET aumentou a confiabilidade da comunicação entre os equipamentos, enquanto as novas interfaces de operação proporcionaram maior facilidade de utilização, monitoramento do processo e diagnóstico de falhas.

A atualização tecnológica reduziu os riscos associados à obsolescência dos equipamentos, aumentando a estabilidade operacional e proporcionando uma infraestrutura preparada para futuras expansões e evoluções da linha de pintura.

Com os testes de plataforma, o comissionamento e a operação assistida realizados pela equipe da Simatec, a implantação ocorreu de forma segura e controlada, garantindo uma transição eficiente para o novo sistema de automação e consolidando uma solução confiável, moderna e alinhada às necessidades operacionais da CNH Industrial.
