Case de Sucesso
Certificação da rede Ethernet da Usina de Pelotização
- Cliente: Vale
- Localidade: Vargem Grande, Nova Lima – MG
- Setores: Mineração
- Tecnologias: PROFIBUS
- Fabricantes: Siemens
Desafio
A Vale identificou a necessidade de realizar a certificação das redes Ethernet da Usina de Pelotização de Vargem Grande, em Nova Lima (MG), com o objetivo de aumentar a confiabilidade, a segurança e a padronização da infraestrutura de comunicação industrial responsável pelo suporte aos sistemas de automação da planta.
O projeto envolvia a elaboração de um projeto detalhado e executivo da arquitetura de rede existente, contemplando o levantamento completo da infraestrutura instalada, análise das interligações entre equipamentos e certificação da rede Ethernet industrial. Além disso, era necessário identificar oportunidades de melhoria, atualizar a documentação técnica da planta e fornecer uma base confiável para futuras intervenções e expansões da infraestrutura de automação.
Solução
A Simatec desenvolveu uma solução completa para avaliação, documentação e certificação da infraestrutura de comunicação industrial da usina, conduzindo todas as etapas do projeto com foco na confiabilidade da operação e na padronização da arquitetura de rede.
O trabalho iniciou-se com um levantamento detalhado em campo, realizado por engenheiros especializados em redes industriais, contemplando a identificação dos switches instalados, análise dos diagramas elétricos existentes e verificação da topologia da rede de automação.
Com base nas informações coletadas, foi elaborado o projeto executivo da arquitetura da rede, documentando os 11 switches industriais, suas interligações e toda a estrutura de comunicação da planta, conforme os documentos de referência e as condições verificadas em campo.
Na sequência, foi desenvolvido um relatório técnico completo contendo o mapeamento das portas utilizadas, identificação dos equipamentos conectados, análise dos links ativos, levantamento das versões dos equipamentos de rede, registro dos problemas encontrados e recomendações técnicas para melhoria da infraestrutura.
Como etapa final, a Simatec realizou a certificação da rede Ethernet de automação e a atualização da documentação da arquitetura da usina, consolidando uma infraestrutura devidamente documentada, padronizada e preparada para suportar a operação contínua da planta.
Tecnologias Utilizadas

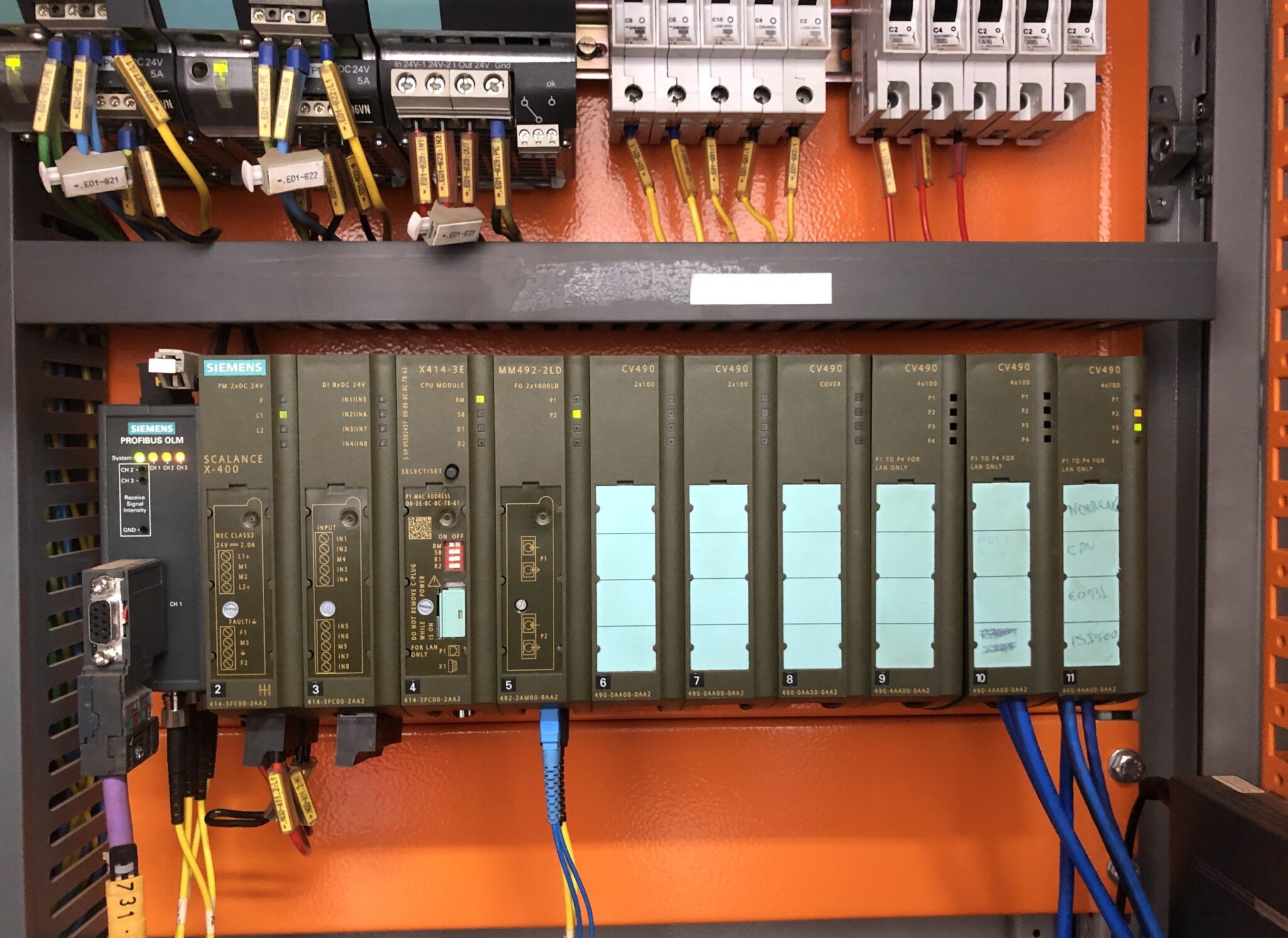

- Switches industriais Siemens;
- Infraestrutura de Ethernet Industrial;
- Rede industrial PROFIBUS;
- Ferramentas de análise e certificação de redes industriais;
- Levantamento e diagnóstico da arquitetura de comunicação;
- Projeto executivo desenvolvido em AutoCAD e EPLAN;
- Documentação técnica da infraestrutura de rede.
Resultados
O projeto proporcionou maior confiabilidade e segurança à infraestrutura de comunicação industrial da Usina de Pelotização, garantindo uma visão completa da arquitetura de rede e permitindo a padronização da documentação técnica da planta.
A certificação da rede Ethernet possibilitou validar a integridade da infraestrutura de comunicação, identificar pontos de melhoria e fornecer recomendações para otimização da operação, reduzindo riscos associados à indisponibilidade dos sistemas de automação.
A atualização da arquitetura da rede e a consolidação da documentação executiva facilitaram futuras atividades de manutenção, expansão e diagnóstico da infraestrutura, proporcionando maior rastreabilidade das informações e melhor suporte às equipes técnicas.
Como resultado, a Vale passou a contar com uma rede de automação robusta, documentada e preparada para suportar de forma segura e confiável a operação contínua da Usina de Pelotização, em conformidade com as principais normas técnicas aplicáveis ao ambiente industrial.
