Case de Sucesso
Automação do carregador de grãos em navios
- Cliente: SAG
- Localidade: Itacoatiara – AM
- Setores: Portuário
- Tecnologias: PLC/Siemens, Automação
- Fabricantes: Siemens
Desafio
A SAG buscava modernizar a operação do carregador de grãos em navios de sua unidade em Itacoatiara (AM), por meio do desenvolvimento de um sistema de automação capaz de integrar todos os equipamentos envolvidos no processo de carregamento, garantindo maior segurança operacional, confiabilidade e eficiência.
O desafio consistia em desenvolver uma lógica de controle robusta para coordenar os diversos subsistemas do equipamento, contemplando dispositivos mecânicos, hidráulicos e elétricos, além de implementar funcionalidades de segurança que assegurassem uma operação contínua e protegida contra condições críticas de funcionamento em ambiente portuário.
Solução

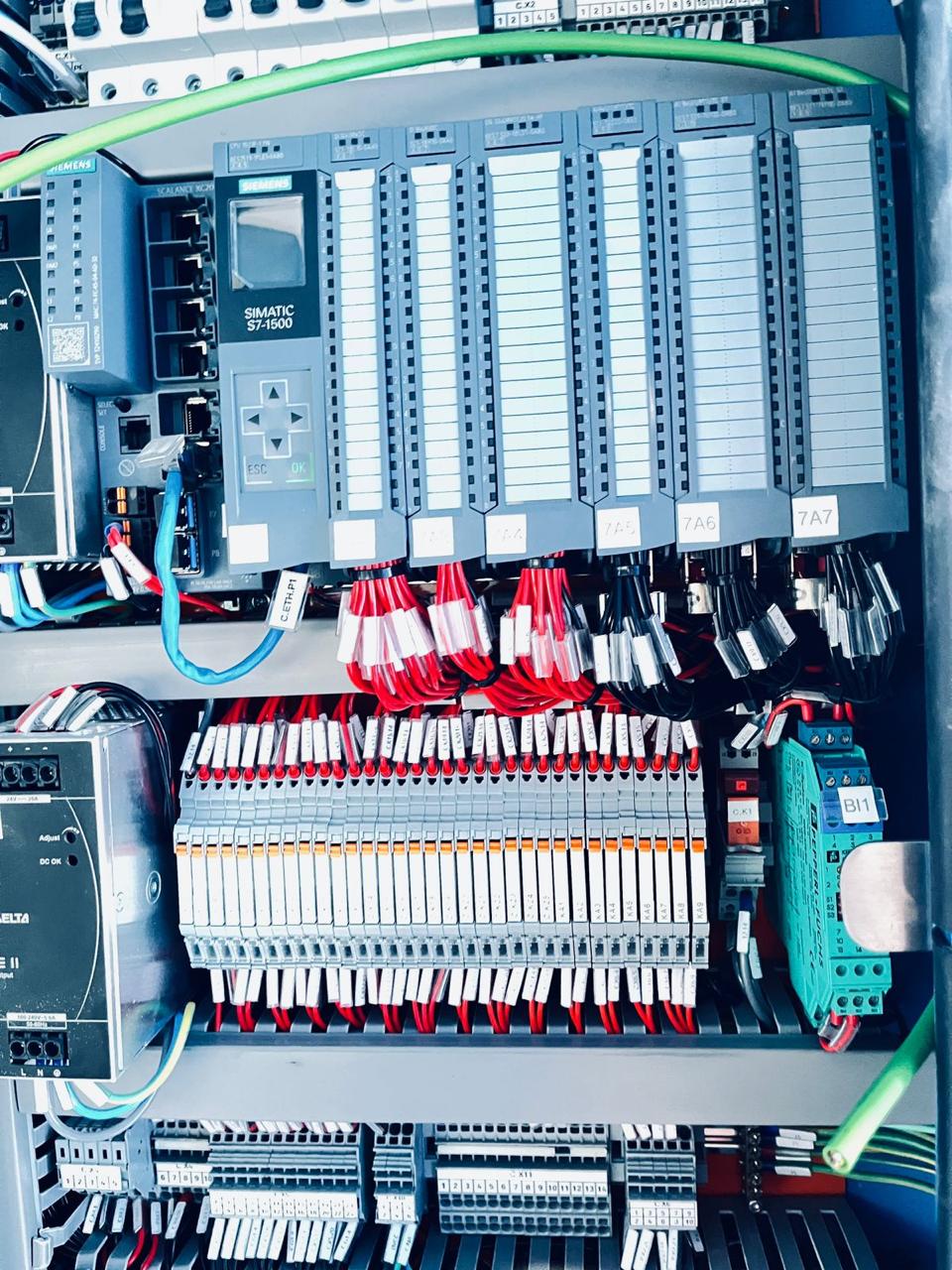

A Simatec desenvolveu uma solução completa de automação para o carregador de grãos em navios, realizando o desenvolvimento do software de controle utilizando a plataforma Siemens TIA Portal.

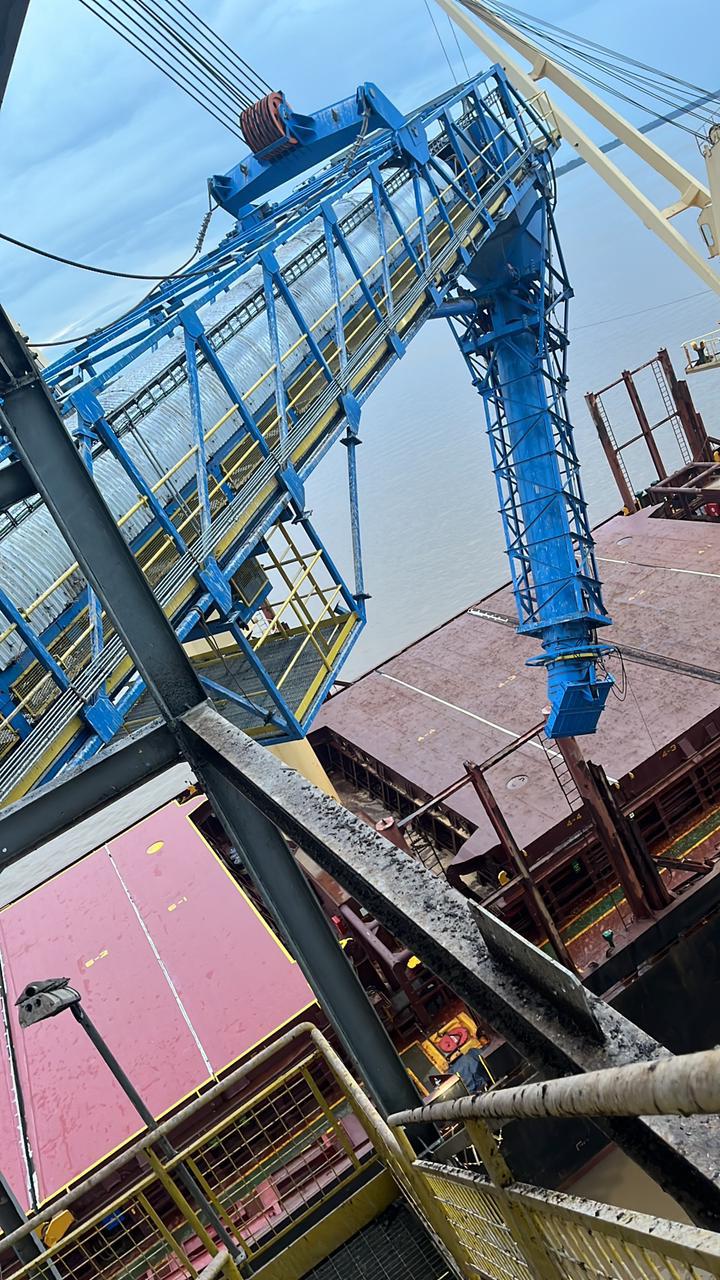

O sistema foi projetado para integrar todos os dispositivos responsáveis pela operação do carregador, incluindo a ponte/pluma, central hidráulica, correia transportadora, tubo basculante, tubo telescópico e distribuidor de carga, proporcionando uma operação sincronizada entre todos os equipamentos.
Durante o desenvolvimento da aplicação foram implementadas lógicas de intertravamento e permissivas operacionais, assegurando que cada etapa do processo fosse executada de forma segura e dentro das condições operacionais estabelecidas.
A solução também incorporou diversas funcionalidades voltadas à segurança operacional, como paradas de emergência, monitoramento da correia transportadora, detecção de condição de zero velocidade, monitoramento de embuchamento da tulha e integração com anemômetro para emissão de alertas em situações de vento crítico, aumentando a proteção dos equipamentos e da operação.
Após o desenvolvimento do software, foram realizados testes de bancada e testes de plataforma para validação de todas as lógicas de controle. A implantação foi concluída com o comissionamento e a operação assistida, conduzidos por profissionais especializados em automação Siemens, garantindo ajustes finos e a estabilização do sistema em campo.
Tecnologias Utilizadas
- Plataforma de automação Siemens;
- Programação de PLC no TIA Portal;
- Desenvolvimento de software para controle de processos;

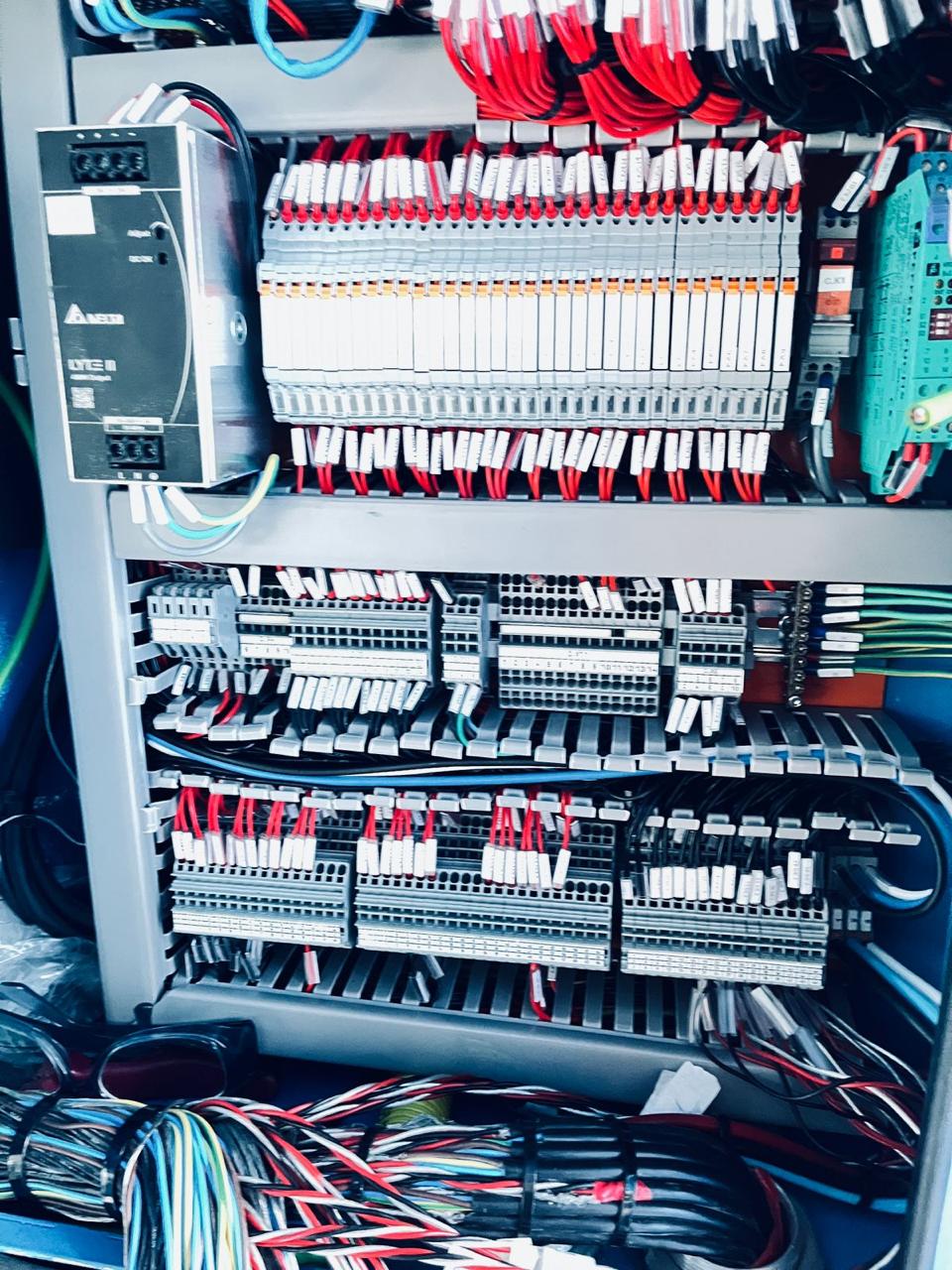

- Integração de PLC, sensores e atuadores;
- Controle da ponte/pluma;
- Controle da central hidráulica;
- Controle da correia transportadora;
- Controle do tubo basculante e tubo telescópico;
- Controle do distribuidor de carga;
- Lógicas de intertravamento e permissivas operacionais;
- Sistema de paradas de emergência;
- Monitoramento de correia transportadora;
- Detecção de zero velocidade;
- Monitoramento de embuchamento da tulha;
- Integração com anemômetro para monitoramento de vento crítico.
Resultados
O projeto proporcionou a automação completa do carregador de grãos em navios, integrando todos os subsistemas envolvidos no processo de carregamento em uma única arquitetura de controle, aumentando significativamente a confiabilidade e a segurança operacional da instalação.
As lógicas de intertravamento e os recursos avançados de segurança contribuíram para reduzir riscos operacionais e proteger os equipamentos em condições críticas de funcionamento, enquanto o monitoramento contínuo dos principais dispositivos proporcionou maior controle sobre o processo.
Os testes realizados durante o comissionamento e a operação assistida permitiram validar o desempenho da solução e realizar os ajustes necessários para a estabilização da operação.
Como resultado, a SAG passou a contar com um sistema de automação robusto, seguro e preparado para operar continuamente em ambiente portuário, proporcionando maior eficiência no processo de carregamento de grãos, confiabilidade operacional e facilidade de manutenção.
