Case de Sucesso
Automação de novos bobinadores estocadores
- Cliente: Gerdau
- Localidade:
- Setores: Siderurgia, Metalurgia
- Tecnologias: PROFINET, PROFIBUS, WinCC Unified, Automação de Bobinadores
- Fabricantes: Siemens
Desafio
Para ampliar a capacidade produtiva da Trefilaria 2, a Gerdau implementou dois novos bobinadores estocadores do tipo roseta, criando uma alternativa ao sistema de bobinamento por carretel já existente.
O desafio consistia em desenvolver um novo sistema de automação integrado à arquitetura instalada, permitindo que a operação selecionasse a alternativa de bobinamento mais adequada às necessidades de cada produção.
Além de garantir a compatibilidade entre os novos equipamentos e a linha de trefilação, o projeto deveria assegurar controle sincronizado, confiabilidade dos acionamentos, facilidade de operação e uma transição segura entre os sistemas de bobinamento.
Solução
A Simatec desenvolveu e implantou o sistema completo de automação dos dois novos bobinadores estocadores, abrangendo programação, acionamentos, interfaces de operação, integração e comissionamento.
Foram desenvolvidas as lógicas dos PLCs, incluindo sequenciamento operacional, intertravamentos, gerenciamento de alarmes e comunicação com os equipamentos existentes da trefila.
Os inversores Siemens SINAMICS G120, com unidades de controle CU250S, e os SINAMICS G120C foram parametrizados para controle dos motores, ajuste de rampas, proteção dos equipamentos e controle de velocidade em malha fechada.

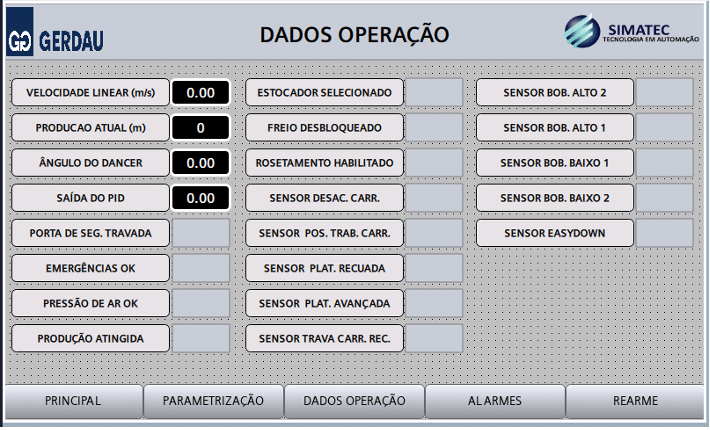

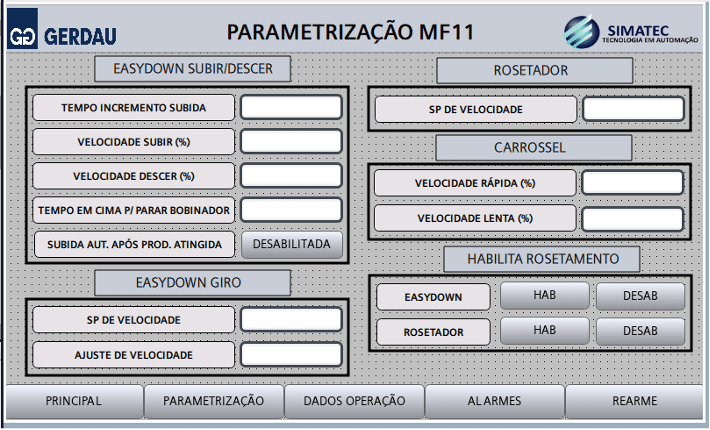

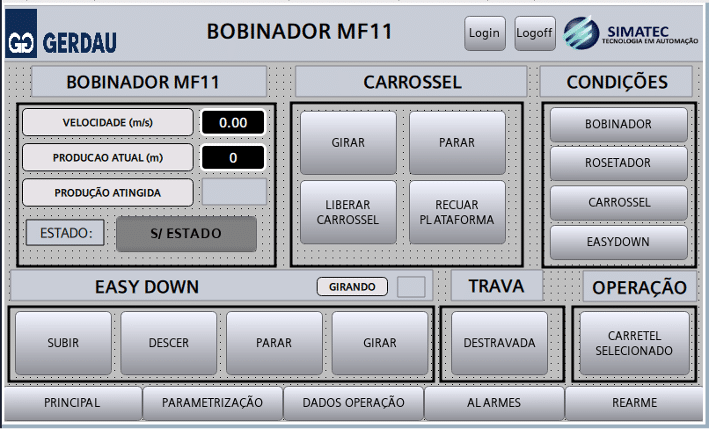

A operação dos novos bobinadores foi incorporada a uma IHM Siemens MTP700, desenvolvida em WinCC Unified V19, com telas para comando, monitoramento das variáveis, diagnóstico de falhas e visualização de alarmes.
O projeto foi concluído com testes funcionais, validação das lógicas, ajustes operacionais, comissionamento e suporte durante a partida dos equipamentos.
Tecnologias Utilizadas
- CPU Siemens SIMATIC S7-1500;
- CPU Siemens SIMATIC S7-300;
- TIA Portal V19;
- STEP 7;
- IHM Siemens MTP700;
- WinCC Unified V19;
- Inversores Siemens SINAMICS G120 com CU250S;
- Inversores Siemens SINAMICS G120C;
- Redes industriais PROFINET e PROFIBUS;
- Controle de velocidade em malha fechada;
- Lógicas de intertravamento, alarmes e sequenciamento operacional.
Resultados
A implantação ampliou a flexibilidade produtiva da Trefilaria 2, que passou a operar com duas alternativas de bobinamento na mesma linha: o sistema por carretel e os novos estocadores do tipo roseta.
Essa configuração possibilitou selecionar o método mais adequado conforme o material e as necessidades de produção, contribuindo para reduzir tempos de troca, criar condições para operação em velocidades mais elevadas, ampliar as possibilidades de fabricação e melhorar o aproveitamento logístico do processo.
A integração entre os controladores SIMATIC S7-1500 e S7-300, os inversores SINAMICS G120 e as redes PROFINET e PROFIBUS asseguraram o controle preciso e sincronizado dos bobinadores com os equipamentos existentes. A nova IHM também simplificou a operação e ampliou os recursos de monitoramento e diagnóstico.
A atuação da Simatec reuniu desenvolvimento de software, parametrização de acionamentos, integração entre plataformas Siemens de diferentes gerações e comissionamento em uma solução única.
Como resultado, a Gerdau passou a contar com uma arquitetura confiável, flexível e preparada para futuras expansões, capaz de apoiar o aumento da eficiência e da capacidade produtiva da linha.
